Tragrollen mit Bordscheiben

Bordscheiben sind flache Scheiben, die an den Enden einer Tragrolle sitzen und das Fördergut seitlich führen. Sie verhindern, dass Kartons, Behälter und Werkstückträger aus der Rollenbahn laufen, an Übergängen verkanten oder in Kurven abdriften. Müller Fördertechnik liefert Bordscheiben als lose Führungsscheiben im 10er-Pack in Durchmessern von 30 bis 109 mm – zum Nachrüsten vorhandener Bahnen – sowie Tragrollen mit fertig montierten Bordscheiben aus Stahl und Aluminium. In dieser Kategorie finden Sie beides.

Was sind Bordscheiben und wie funktionieren sie?

Eine Tragrolle trägt das Fördergut, führt es aber nicht. Sobald eine Bahn ein leichtes Gefälle hat, das Gut ungleich beladen ist oder Rollen minimal schief stehen, wandert es zur Seite. Bordscheiben – auch Führungsscheiben, Führungsbord oder Stützringe genannt – schaffen an beiden Rollenenden einen Anschlag: Ihr Durchmesser ist größer als der der Rolle, sodass ein Bord entsteht, an dem das Fördergut seitlich anläuft. Bei einer 50-mm-Tragrolle setzen Sie beispielsweise Bordscheiben mit 60 oder 63 mm Durchmesser ein; der überstehende Rand von fünf bis sieben Millimetern reicht, um Kartons in der Spur zu halten. Bei höheren Behältern oder Werkstückträgern wählen Sie größere Scheiben – bis 109 mm Durchmesser im Standardprogramm.

Der Vorteil gegenüber durchgehenden Seitenführungen: Bordscheiben laufen mit der Rolle mit. Das Fördergut reibt nicht an einer starren Leiste, sondern rollt an einer drehenden Scheibe ab – ohne Abrieb, ohne Bremswirkung, ohne Geräusch.

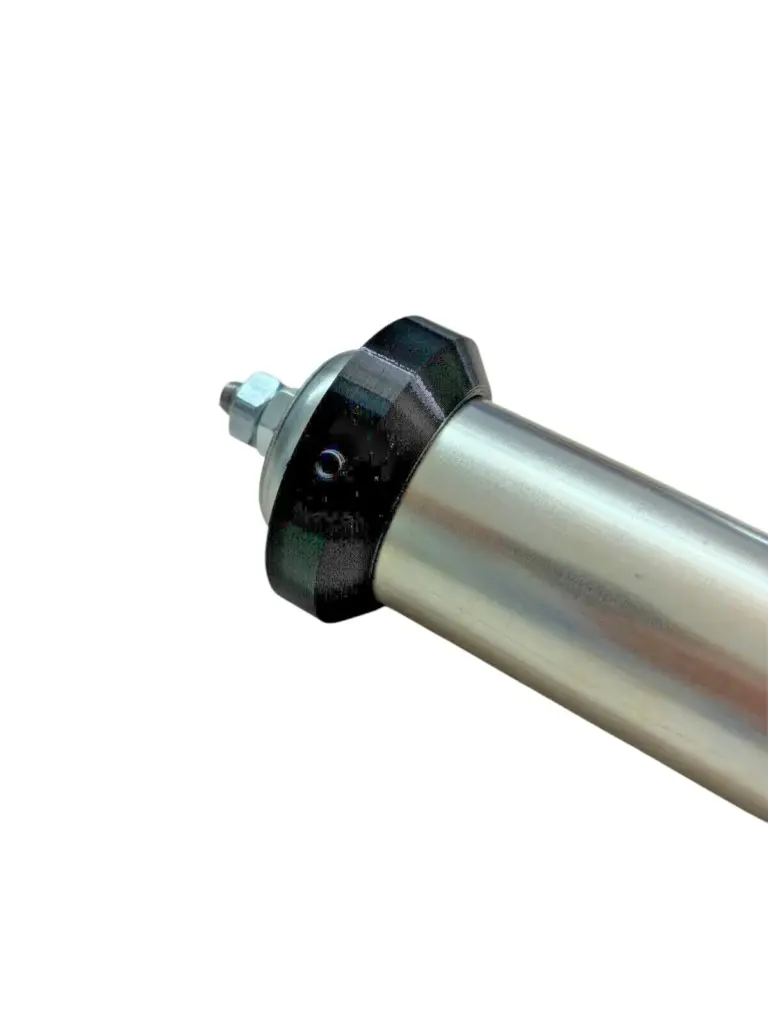

Lose Bordscheiben zum Nachrüsten – Ø 30 bis 109 mm

Bestehende Rollenbahnen lassen sich mit unseren losen Bordscheiben nachrüsten, ohne Tragrollen zu tauschen. Die Führungsscheiben werden auf die Achse aufgesteckt und sitzen zwischen Rollenende und Seitenprofil. Wir liefern sie im 10er-Pack in folgenden Durchmessern: 30, 40, 50, 60, 63, 80, 89, 90 und 109 mm. Die Zuordnung ist einfach: Der Scheibendurchmesser sollte etwa 10 bis 15 mm über dem Rollendurchmesser liegen, damit ein wirksamer Bord entsteht.

Typische Kombinationen sind Bordscheiben 30 oder 40 mm für Tragrollen 20 mm, Bordscheiben 50 mm für Tragrollen 40 mm, Bordscheiben 60 oder 63 mm für Tragrollen 50 mm, Bordscheiben 80 mm für Tragrollen 60 mm sowie Bordscheiben 89, 90 oder 109 mm für Tragrollen 80 mm oder für Anwendungen mit hohem Führungsbord. Da Sie zehn Scheiben pro Pack erhalten, rüsten Sie mit einem Pack fünf Tragrollen beidseitig aus – oder, wenn Sie nur die Rollen am Bahnanfang und -ende führen möchten, entsprechend mehr.

Tragrollen mit montierten Bordscheiben

Für neue Bahnen und komplette Rollenwechsel bieten wir Tragrollen mit werkseitig montierten Bordscheiben. Die Scheiben sitzen exakt, die Rolle kommt einbaufertig – Sie sparen Montagezeit und vermeiden Fehlpositionen. Im Programm sind:

Tragrolle Stahl mit Bordscheiben 50 × 1,5 mm, Innengewinde: Präzisionsstahlrohr, Rillenkugellager 6202, verzinkte Stahlachse mit Innengewinde M8, bis 160 kg Tragkraft, Einbaulängen von 100 bis 1150 mm. Die Rolle für verschraubte Rollentische und Bahnen mit Querkräften.

Tragrolle Stahl mit Bordscheiben 50 × 1,5 mm, M10 Förderbahn: Dieselbe Rolle mit M10-Gewindeachse für Förderbahnen und Eigenkonstruktionen, die mit Muttern gekontert werden.

Tragrolle Stahl mit Bordscheiben 40 × 1,5 mm: Mit Federachse oder Außengewinde für kompakte Bahnen mit Kartons und Kisten mittlerer Größe.

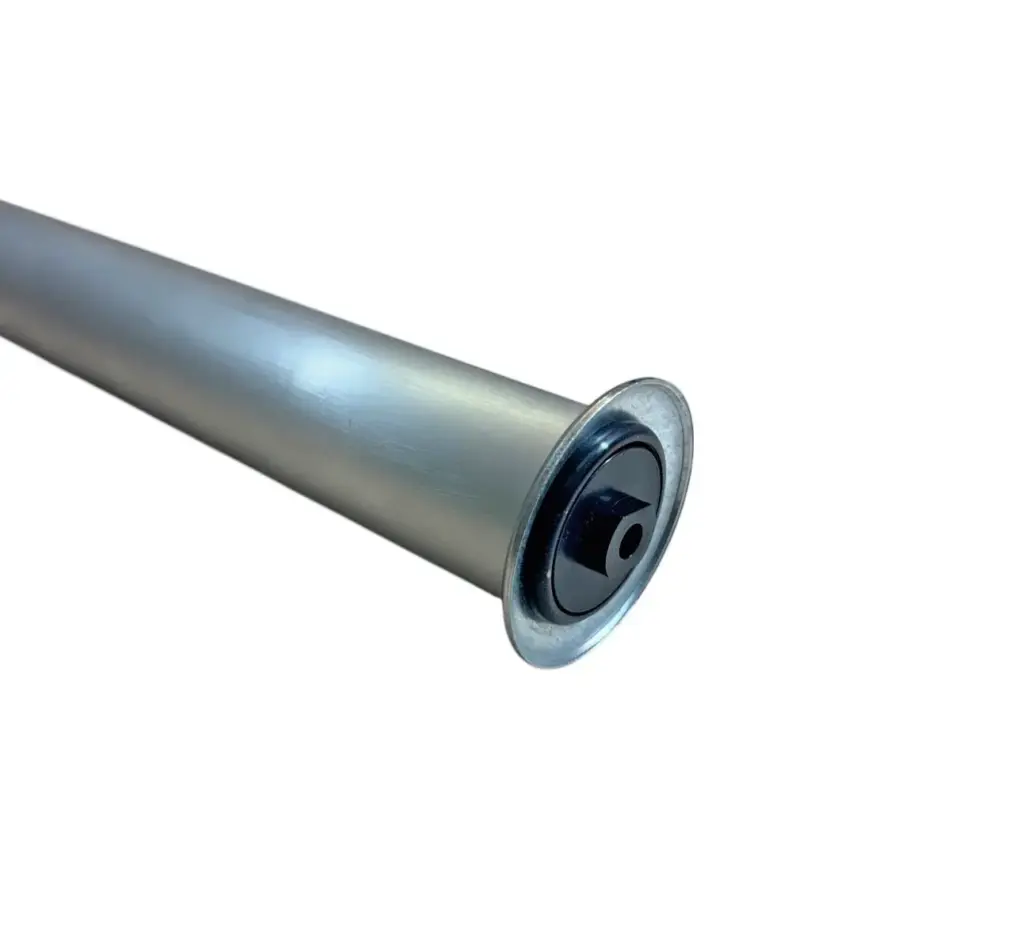

Tragrolle Aluminium mit Bordscheiben 50 × 1,5 mm: Leicht und korrosionsbeständig, mit Innengewinde oder als AGM8-Ausführung. Für Reinräume, Feuchtbereiche und mobile Bahnen.

Bordscheiben oder Seitenführungsrolle?

Bordscheiben führen das Gut an jeder Rolle, an der sie montiert sind. In Kurven, an Weichen und an Übergängen zwischen zwei Bahnen reicht das manchmal nicht, weil das Fördergut mit Schwung anläuft. Dafür haben wir die Seitenführungsrolle Ø 50 mm im Programm: eine senkrecht stehende, kugelgelagerte Rolle, die am Rahmen befestigt wird und das Gut an der Außenseite der Kurve abrollt. In der Praxis kombinieren viele Betriebe beides – Bordscheiben auf den geraden Strecken, Seitenführungsrollen an neuralgischen Punkten.

Bordscheiben nach Maß und aus Edelstahl

Bordscheiben für Tragrollen sind bei uns Standardware, aber nicht jede Anlage passt ins Raster. Wenn Sie Scheiben mit anderer Bohrung, anderem Außendurchmesser, größerer Materialstärke oder aus Edelstahl für den Hygienebereich brauchen, fertigen wir sie nach Ihrer Angabe. Auch Bordscheiben, die nur einseitig montiert werden, oder Scheiben mit Führungsschräge für sanfteres Anlaufen des Fördergutes sind möglich. Beschreiben Sie über unsere Produktanfrage Rollendurchmesser, Achsdurchmesser und Einsatzzweck – wir nennen Ihnen eine Ausführung und die Lieferzeit.

Abgrenzung: Bordscheiben an Zahnriemenrädern und Seiltrommeln

Der Begriff Bordscheibe wird auch für die seitlichen Scheiben an Zahnriemenrädern, Seilrollen und Seiltrommeln verwendet. Diese Scheiben halten Riemen oder Seil in der Spur und haben mit Fördertechnik-Bordscheiben außer dem Namen wenig gemein: andere Bohrungen, andere Befestigung, oft geflanscht. In dieser Kategorie finden Sie ausschließlich Bordscheiben für Tragrollen und Rollenbahnen. Wer eine Bordscheibe für einen Zahnriemen sucht, ist bei einem Antriebstechnik-Anbieter richtig.

Bordscheiben vom Hersteller bestellen

Alle Bordscheiben und Tragrollen mit Bordscheiben dieser Kategorie fertigt Müller Fördertechnik in Bergkamen. Lose Führungsscheiben und Stahltragrollen liefern wir in 5 bis 8 Werktagen, Aluminiumtragrollen mit Bordscheiben meist in 3 bis 5 Werktagen. Wenn Sie nicht sicher sind, welcher Scheibendurchmesser zu Ihrer Bahn passt, nennen Sie uns Rollendurchmesser und Höhe des Fördergutes – wir empfehlen die passende Größe. Telefonisch erreichen Sie uns unter 02307-2418738.
